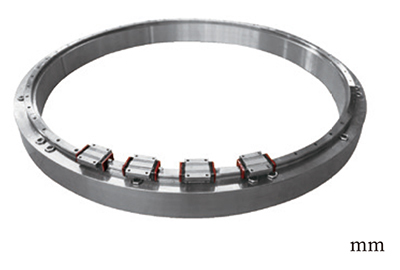

GGY滚动圆弧导轨副

GGY滚动圆弧导轨副

产品简介:滚动圆弧导轨副是在GGB精密滚珠直线导轨副的基础上衍生而来的,在继承了GGB诸多优点的前提下,可以实现任意直径大小圆弧或圆周运动,克服了用轴承或滚动支承等设备加工而带来的尺寸限制,理论上可以说GGY圆弧导轨副在直径越大的场合,设计、制造、安···

产品详情

  滚动圆弧导轨副是在GGB精密滚珠直线导轨副的基础上衍生而来的,在继承了GGB诸多优点的前提下,可以实现任意直径大小圆弧或圆周运动,克服了用轴承或滚动支承等设备加工而带来的尺寸限制,理论上可以说GGY圆弧导轨副在直径越大的场合,设计、制造、安装、维护等就越方便。且由于GGY 独特的结构设计,使得无间隙、重载成为可能。

  一、应用场合

  大型转座、控制装置、医疗器械、舞台装置、立式车床

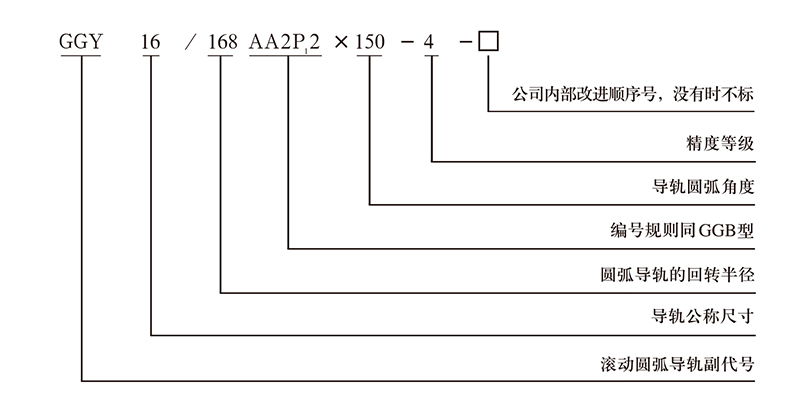

  二、命名规则及含义




  注:导轨单位:根;滑块单位:个;滚动导轨副单位:套(一根导轨及其导轨上所有的零部件为一套滚动导轨副)

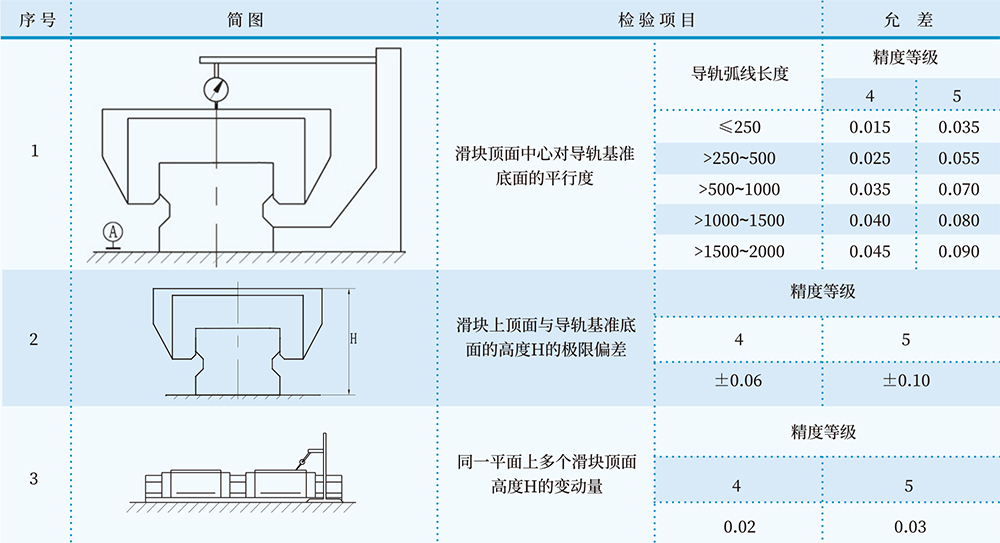

  三、精度等级

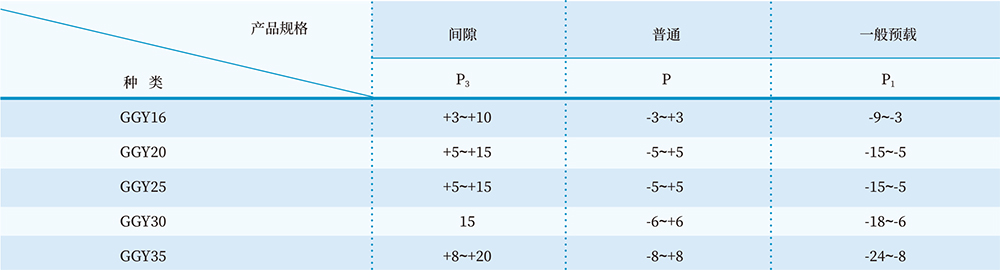

  四、预加载荷的种类




  注:其正值表示间隙,负值表示过盈量。

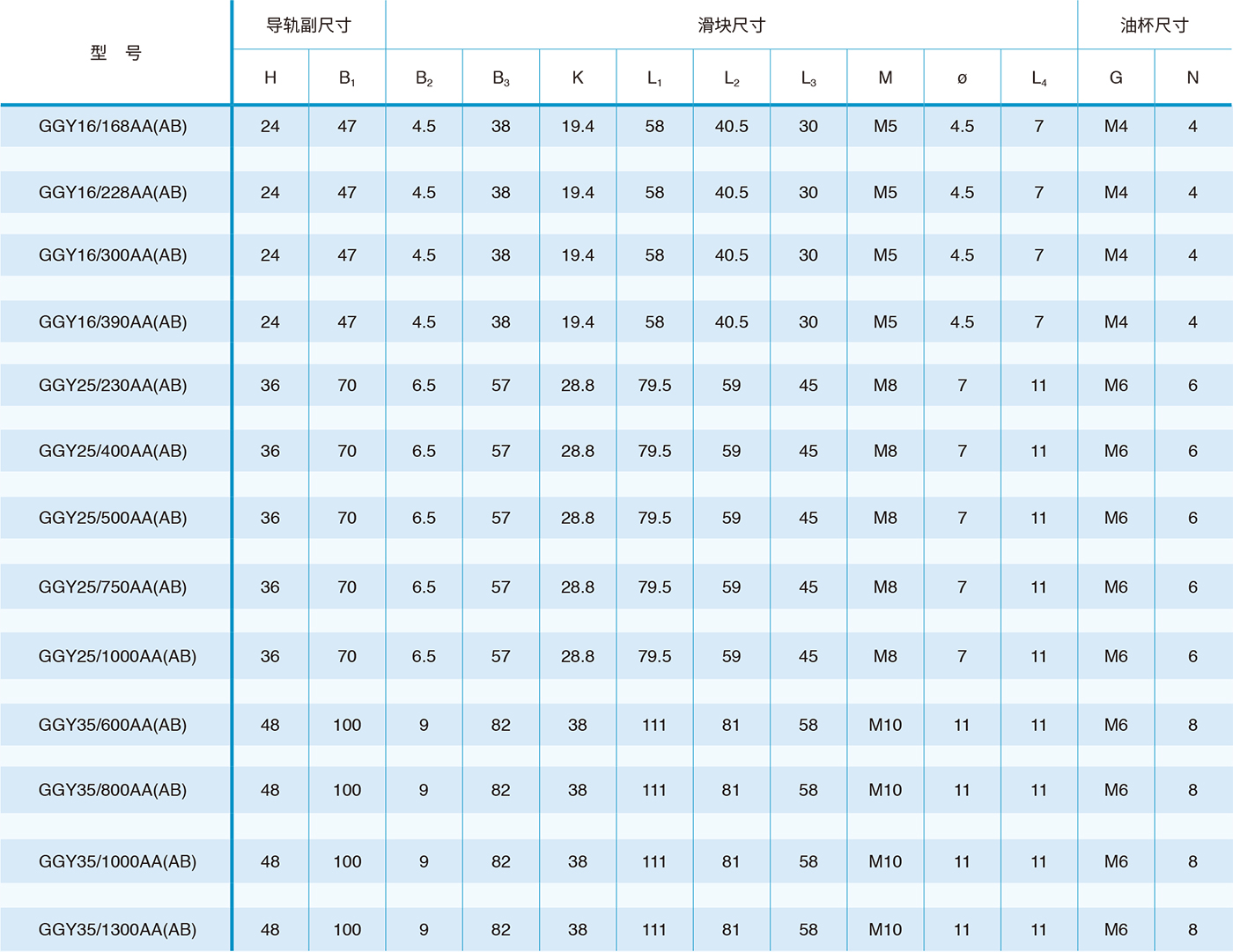

  五、尺寸系列


  注:

  1).表中MA.Mg.Mc指的是一个滑块的额定静力矩值。

  2).滚动圆弧导轨副的圆弧半径尺寸R0可以根据用户要求确定,下表所列规格为我厂已开发产品。

  3).可用多段圆弧导轨拼成整圆导轨。
